Ro de la echada del inclinómetro de la salida digital de HCA716 HCA726…
medida dual constructiva de la pendiente del eje del monitor de la pendiente para construir
Datos técnicos
HCA716/HCA726 | CONDICIÓN | PARÁMETROS | UNIDAD | |||
Gama de la medida | ±15 | ±45 | ±60 | ±180 | ° | |
Eje de la medida | X, Y | X, Y | X, Y | X vertical | eje | |
Resolución | 0,001 | 0,001 | 0,003 | 0,005 | ° | |
Exactitud de la medida | @25℃ | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ° |
Temp.coefficient cero | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
Temporeros-coeffi de la sensibilidad | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ |
Poder a tiempo | 0,5 | 0,5 | 0,5 | 0,5 | S | |
Frecuencia de la respuesta | 20HZ | |||||
Interfaz | TTL/RS232/RS485 opcional | |||||
Protocolo de comunicación | Protocolo del protocolo/MODBUS RTU de RION 68 opcional | |||||
EMC | Según EN61000 y GBT17626 | |||||
MTBF | horas ≥50000/épocas | |||||
Resistencia de aislamiento | ≥100MΩ | |||||
A prueba de choques | 100g@11ms, dirección axial 3 (mitad sinusoide) | |||||
Antivibraciones | 10grms, 10~1000Hz | |||||
Grado de la protección | IP67 | |||||
Cables | Configuración estándar: la longitud del 1m, desgaste-resistente, aceite-prueba, temperatura amplia, protegió cable4*0.2mm2 | |||||
Peso | ≤150g (cable incluyendo de 1 metro) |
▶DESCRIPCIÓN GENERAL

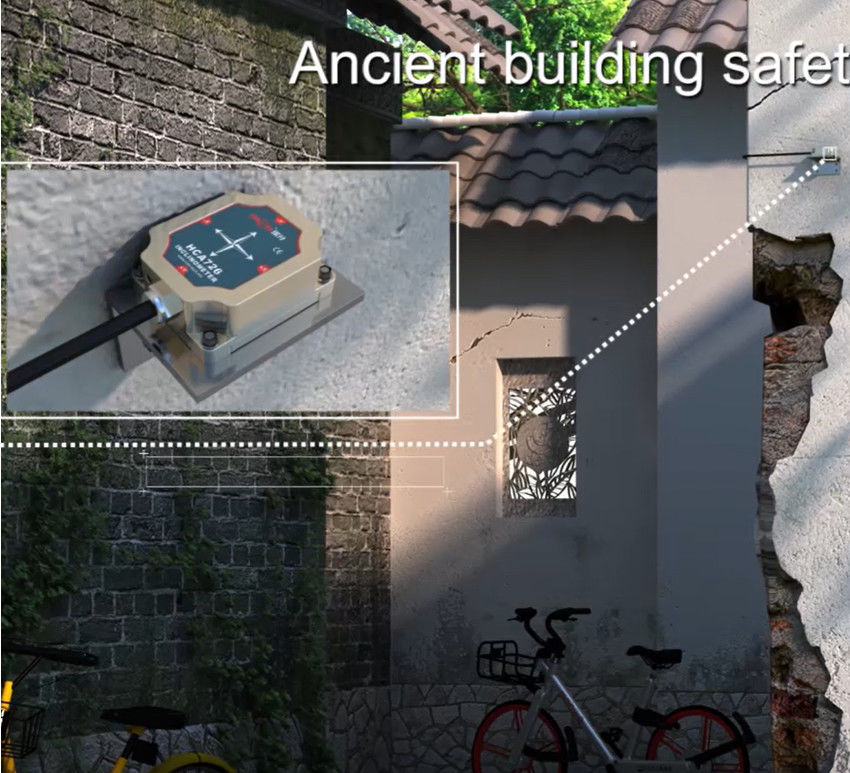

HCA716S/HCA726S es un pequeño volumen de alta precisión escoge/inclinómetro de dual-AXIS desarrollado por la tecnología de RION para el control de campo industrial. Adopta el interfaz de acceso serial RS485/RS232. 24bit de alta precisión incorporado A/el convertidor diferenciado de D, con el algoritmo de filtración del 5to orden, puede medir el ángulo de la inclinación y de echada de la salida del sensor en relación con el avión horizontal. El producto integra la última tecnología MEMS principal que inclina la unidad, la gama de medición hasta ° del ± 180, y la exactitud completa es 0,01 °, que puede alcanzar fácilmente la medida de la inclinación de dual-AXIS y de solo-AXIS. El producto pertenece a un producto industrial real del grado, con funcionamiento confiable y estable, buena capacidad de conversión a escala, y opciones de salida múltiple. Es conveniente para el uso de la supervisión de edificios antiguos, de edificios dilapidados, de paredes antiguas, del etc., y de la medida de alta precisión en grande en sitios industriales.
▶CARACTERÍSTICAS
El ★ escoge/medida dual de la inclinación del eje
± 1 ~ ° de la gama del ★ del ± 90 opcional
Exactitud del ★: Refiera a la tabla de datos
★ DC 9 ~ entrada ancha del voltaje 36V
Operación amplia -40 ~ + de la temperatura del ★ ℃ 85
° de la resolución 0,001 del ★
Grado de la protección del ★ IP67
Alto resistance> 100g de la vibración del ★
El ★ dirige el interfaz de la ventaja
▶CHARACTERI ELECTRÓNICO
PARÁMETROS | CONDICIONES | MINUTO | ESTÁNDAR | Max | UNIDAD |
Fuente de alimentación | Estándar | 9 | 12,24 | 36 | V |
Trabajo actual | Ninguna carga | 40 | mA | ||
Temperatura de trabajo | -40 | +85 | ℃ | ||
Temperatura de la tienda | -40 | +85 | ℃ |
▶PARÁMETROS MECÁNICOS
○Conector: cable principal directo del 1m (puede ser modificado para requisitos particulares)
○Nivel de la protección: IP67
○Material de Shell: oxidación del escudo de la aleación de aluminio
○Instalación: Cuatro tornillos M4
