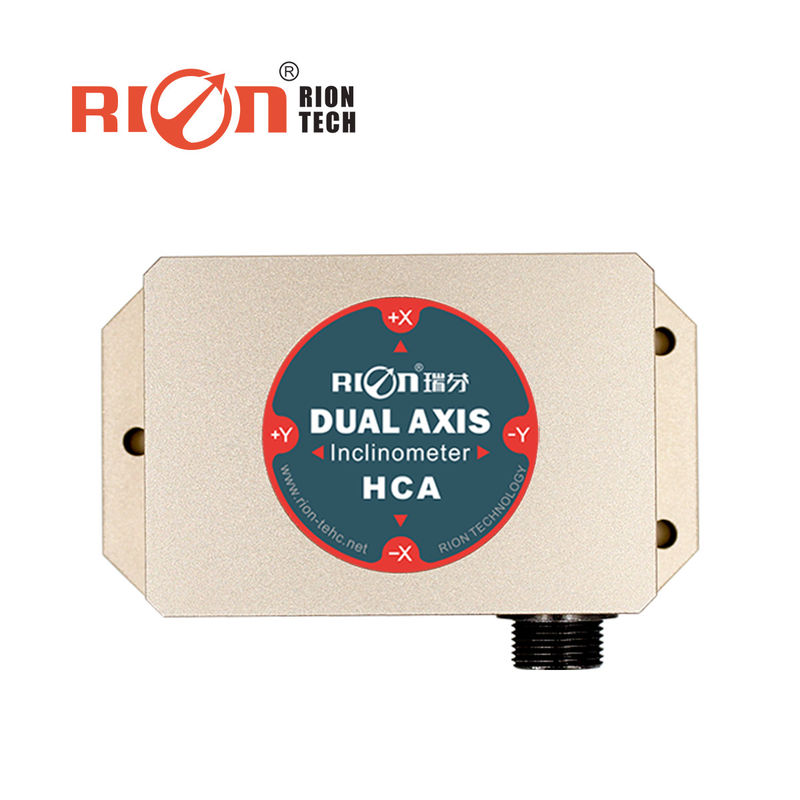

HCA520 Sensor de inclinación de linealidad MEMS de doble eje Inclinómetro para presa
HCA520 Sensor de inclinación de linealidad MEMS de doble eje Inclinómetro para presas
Descripción general
HCA510T/HCA520T-N es un sensor de inclinación de voltaje de salida analógico de alta precisión de un solo / doble eje. La mayor precisión en un rango pequeño puede alcanzar 0.003 °.Es uno de los pocos inclinómetros de alta precisión en ChinaSu función se utiliza principalmente para medir la inclinación del objeto en el plano horizontal.
Un péndulo micro sólido incorporado, que mide los cambios del campo de gravedad estático y luego convierte en cambio de inclinación, los cambios en el voltaje de salida del modo (0-5V).El convertidor digital-análogo diferencial de alta resolución para uso interno, mediante la corrección de linealidad y temperatura secundaria del sistema interno de MCU, el cliente no necesita hacer una corrección de linealidad secundaria,Mientras tanto, también se reduce el error causado por los cambios ambientales en la precisión del producto.
Este producto utiliza el principio de medición sin contacto, puede emitir en tiempo real la inclinación de la postura actual,Simple de usar, y no es necesario recuperar la superficie relativa cambiada para instalar.Producción de tecnología superior MEMS más reciente, de alta precisión, pequeño tamaño, fuerte resistencia a las interferencias electromagnéticas externas, capacidad para resistir golpes y vibraciones.posición de medición de la plataforma!
¿Qué es esto? ▶DATOS Técnicos
| HCA520T |
Condición |
Parámetros |
Unidad |
| Rango de medición |
|
± 10 |
± 30 |
¿ Qué pasa? |
| Salida cero |
0° de salida |
2.5 |
2.5 |
V. |
| Eje de medición |
|
X / XY |
X / XY |
Axios |
| Resolución |
|
0.001 |
0.001 |
¿ Qué pasa? |
| Precisión de las mediciones |
@ 25°C |
0.005 |
0.01 |
¿ Qué pasa? |
| Coeficiente de temperatura cero |
-40°C a 85°C |
± 00005 |
± 00008 |
°/°C |
| Coeficiente de sensibilidad a la temperatura |
-40°C a 85°C |
≤ 100 |
≤ 100 |
ppm/°C |
| Energía a tiempo |
|
0.5 |
0.5 |
El S |
| Tiempo de respuesta |
|
0.02 |
0.02 |
el |
| Frecuencia de respuesta |
20 Hz |
| señal de salida |
0 a 5 V |
| CEM |
Según la norma EN61000 y la norma GBT17626 |
| El número de unidades |
≥ 50000 horas/tiempos |
| Resistencia al aislamiento |
≥ 100MΩ |
| A prueba de golpes |
100 g@11 ms,3 Dirección axial (medio sinusoide) |
| Antivibración |
10 gramos, 10 ‰ 1000 Hz |
| Grado de protección |
Protección IP67 |
| Cables |
longitud estándar de 1 metro, resistente al desgaste, a alta temperatura, cable blindado 4 * 0,4 mm2conector de aviación |
| Peso |
190 g (sin cable) |
* Este parámetro sólo incluye las series ± 10 °, ± 30 ° como referencia.
¿Qué es esto? ▶Características
★ Medición de inclinación de un solo / dos ejes
★ Rango ± 1 ± 90° opcional
★ Precisión: Consulte los datos técnicos
★ Ingreso de voltaje de gran alcance 936V
★ Modo de salida 0 ′5V
★ Funcionamiento a altas temperaturas -40 °C+ 85 °C
★ Protección IP67
★ Alta resistencia a las vibraciones > 2000 g
★ Alta resolución 0,001 °
★ Tamaño pequeño L90 × W59 × H34mm
¿Qué es esto? ▶Aplicación
★ Nivelación del vehículo del equipo
★ Monitoreo de puentes y presas
★ Protección de la seguridad de las plataformas a gran altura
★ Control del ángulo del equipo médico
★ Navegación de la posición de la plataforma de perforación subterránea
★ Nivelación del ancho de vía y del ancho
★ Medición de la dirección basada en el ángulo de inclinación
★ Control de la inclinación del equipo geológico
★ Máquinas de minería, equipos de perforación de petróleo
★ Control del nivel del equipo
★ Control de alineación, control de curva
★ Medición del ángulo de inclinación de la antena de comunicación por satélite direccional
Conexión eléctrica
Conexión de cable de un solo eje
| Función de color del cable |
En color rojo |
Blanco |
El color verde |
El color negro |
El color gris |
|
DC9~36V
Suministro de energía positivo
|
Fuera de X.
Voltado de salida del eje X
|
No incluido |
El GND
Potencia negativa
|
Tierra de señal |
