Alto coste del acelerómetro del ancho de banda de la desviación del acelerómetro de la salida analógica del sensor bajo de la vibración
Descripción general

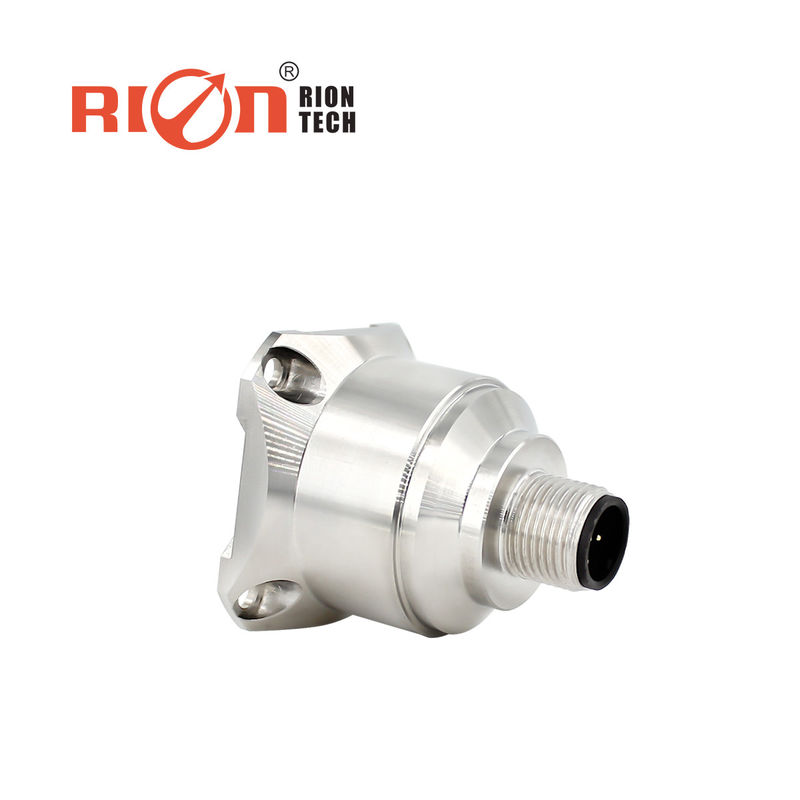

El acelerómetro de tres ejes de AKF390B es los acelerómetros ampliamente utilizados producidos por RION con tecnología suiza patentada. Puede ser utilizado en la prueba de la vibración, la prueba del impacto y otros campos. El producto adopta salida actual análoga, diversos códigos de la dirección pueden ser fijados, y los sensores múltiples se utilizan juntos en distancia para facilitar análisis de múltiples puntos de la medida y de datos. El AKF398B es un sensor capacitivo del silicio monocristalino que consiste en un chip de silicio micromachined (ASIC de baja potencia para el condicionamiento de señal), un microprocesador para almacenar valores de la remuneración, y un sensor de temperatura. Este producto con el bajo consumo de energía ha estado calibrado, y tiene una estructura sólida y una salida estable. La nueva configuración electrónica proporciona el poder de estado sólido para el reset, proporcionando la protección completa para la sobreintensidad de corriente. Esta serie de productos tiene las características de la estructura fuerte, del bajo consumo de energía y de la estabilidad excelente de la desviación, que garantiza confiabilidad excepcional de la salida.
Característica
★ de tres ejes (X, Y, Z) voltaje de salida del ★: 4-20mA
fuente de alimentación del ★: anti-impacto del ★ 9-36V: 2000G
temperatura de trabajo del ★: -40°C ~ temperatura de la tienda del ★ de +85°C: -55°C ~ +100°C
tamaño del ★: Peso del ★ de L34.3×W34.3×H38.5mm: 73.5g
estabilidad diagonal excelente del ★
Buen funcionamiento medioambiental del ★ (impacto, vibración y temperatura)
Uso
Expediente de desplome del ★, supervisión del cansancio y generación de la energía eólica del ★ de la predicción
Supervisión de sistema del tráfico del ★, análisis de la capa de balasto y detección de falta ferroviaria de alta velocidad
Maquinaria grande del ★, motor
Vibración de baja fricción del ★ y equipamiento médico de supervisión automático del ★
Rodillo de camino del ★ del vehículo del ★ del puente del ★
Datos técnicos:
|
Parámetros
|
AKF390B
|
Unidad
|
|
|
Gama
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Calibración diagonal
|
<1>
|
magnesio
|
|
|
Eje de medición
|
X, Y, Z
|
eje
|
|
|
Repetibilidad del poder on/down
|
<2>
|
magnesio (valor máximo)
|
|
|
Coeficiente de temperatura diagonal [3]
|
0,01
|
valor típico de mg/℃
|
|
|
Resolución/umbral (@ 1Hz)
|
< 1="">
|
magnesio (máximo)
|
|
|
Ausencia de linealidad
|
<0>
|
% del FS (máximo)
|
|
|
Ancho de banda [4]
|
1000
|
Herzios
|
|
|
Frecuencia de la respuesta
|
500
|
Herzios
|
|
|
Voltaje de salida
|
4~20mA
|
|
|
|
Magnético basado
|
opcional
|
|
|
|
Confiabilidad
|
MIL-HDBK-217, clase 2
|
|
|
|
Anti-impacto
|
100g@11ms, triaxial e idéntico (media onda sinusoidal)
|
|
|
|
Tiempo de la restauración
|
<1ms>
|
|
|
|
Vibración
|
20g rms, 20~2000Hz (ruido al azar, o, p, i actuando en cada eje por 30 minutos)
|
|
|
|
Entrada (VDD_VSS)
|
9-36 VDC
|
|
|
|
Consumo actual de funcionamiento
|
<60ma>
|
|
|
|
Conector
|
Conector del estándar industrial M12
|
|
|
|
Peso
|
73.5g
|
|
|
|
Tamaño
|
Tamaño magnético de la instalación de la adsorción: 34.3*34.3*43.2m m,
Tornillo que coloca tamaño de la instalación: 34.3*34.3*38.5m m |
|
|
Tornillo que coloca el dibujo de la dimensión de la instalación:
|
Color
Función
|
NEGRO
|
BLANCO
|
AZUL
|
BROWN
|
GRIS
|
|
|
|
|
|
|
|
|
|
Tierra
Tierra del poder |
señal actual de X-AXIS
|
señal actual de Y-AXIS
|
Vcc 9~36V
Positivo de la fuente de alimentación |
señal actual de Z-AXIS
|
|
|
|
|
|
|
|
