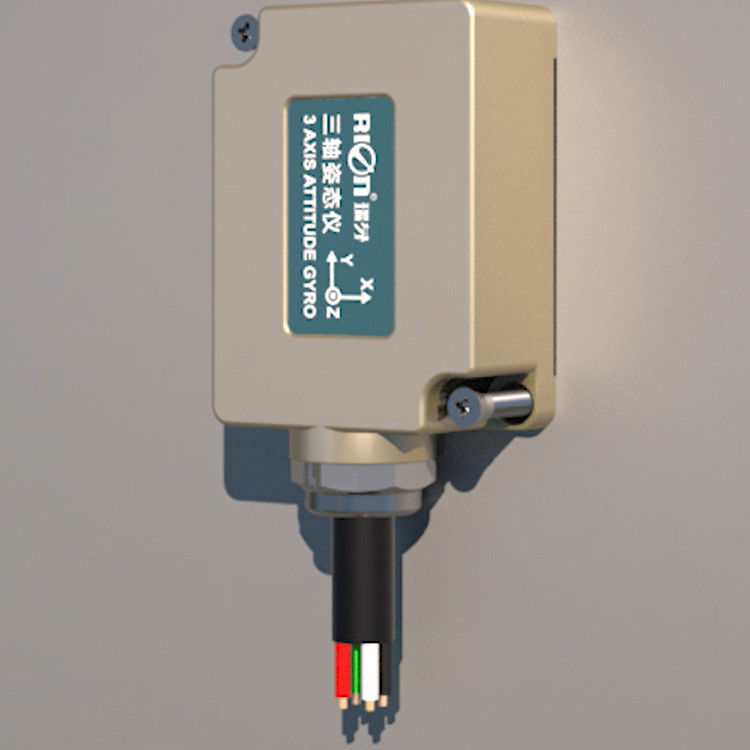

Sensor de azimut de ángulo giroscópico de 100 Hz para alinear la antena 5G del vehículo

Name: Sensor de azimut de ángulo giroscópico de 100 Hz para alinear la antena 5G del vehículo
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: TL735G-485
Price: 60 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: RION

Certificación: CE

Número de modelo: TL735G-485

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: 60

Detalles de empaquetado: caja del cartón con la esponja

Tiempo de entrega: 5 días para las muestras

Condiciones de pago: L/C, T/T

Capacidad de la fuente: 5000/month

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                      Sensor del acimut del ángulo del girocompás, sensor del acimut de la antena 5G, Sensor del giroscopio de la antena MEMS


Axi de medición del azimuto:	Ángulo de azimut del eje Z ± 1	Nombre del producto:	giroscopio para antena 5G
Ancho de banda de adquisición:	>100Hz	Resolución del acimut:	0.01deg
Exactitud del acimut:	<0>	Aplicación:	Monitoreo de antenas 5G, cartelería exterior, realidad virtual 3D

Axi de medición del azimuto:	Ángulo de azimut del eje Z ± 1
Nombre del producto:	giroscopio para antena 5G
Ancho de banda de adquisición:	>100Hz
Resolución del acimut:	0.01deg
Exactitud del acimut:	<0>
Aplicación:	Monitoreo de antenas 5G, cartelería exterior, realidad virtual 3D

Descripción

Sensor de azimut de ángulo giroscópico de 100 Hz para alinear la antena 5G del vehículo

Sensor de ángulo de azimut de giroscopio, sensor de ángulo de giroscopio en bruto, sensor de alineación del ángulo de la antena del vehículo

▶ Principales características

★ Compatibilidad super electromagnética

★ Salida de velocidad angular en tiempo real

★ Azimut horizontal y salida del ángulo de posición

★ Larga vida, fuerte estabilidad

★ Aceleración del eje delantero

★ Todo en estado sólido

★ Diseño compacto y ligero

★ Salida RS485 opcional

★ Fuente de alimentación DC9~36V

▶ Aplicación

★ Monitoreo de las antenas 5G

★ Tabla de anuncios al aire libre

★ Realidad virtual 3D

★ Plataforma estable

★ Sistema de seguridad del coche

★ Control industrial

★ Robot

▶ INTRODUCCIÓN

TL735G es un medidor de actitud de tres ejes de alta precisión desarrollado por RION-TECH Technology basado en la última plataforma de medición inercial MEMS de la compañía.Saca el ángulo horizontal de azimut y la velocidad angular del objeto en tiempo real mediante la realización de algoritmo de actitud dinámica en la velocidad angular del giroscopioEl producto integra el algoritmo de navegación inercial patentado de RION.la deriva a corto plazo del giroscopio se puede resolver en la mayor medida.

El ángulo de azimut de este producto tiene una función de almacenamiento de apagado y es adecuado para las indicaciones de ángulo de los interruptores rotativos de alto voltaje en el monitoreo de antenas 5G, vallas publicitarias exteriores,y otras industrias.

Se trata de la línea de tránsito.	Parámetros
Eje de medición del azimuto	Ángulo de azimut del eje Z ± 180°
Ancho de banda de adquisición	> 100 Hz
Resolución de azimote	0.01°
Precisión de azimut	< 0,5°
No lineal	00,1% del FS
Precisión de la inclinación	0.1° RMS
Precisión del rodillo	Dinámica 0,5°, estática 0,1° RMS
Resolución de inclinación	0.01°
Rango de inclinación	En el caso de las máquinas de ensayo, se utilizará el método siguiente:
Velocidad angular giroscópica	± 125 °/s (se pueden personalizar otras velocidades angulares)
Rango de aceleración	± 2 g
Resolución de la aceleración	0.1°
Precisión de la aceleración	0.5 mg
Tipo de salida de datos predeterminado	Ángulo de Euler
Rango predeterminado de medición del azimut (El tipo de salida de datos es el ángulo de Euler)	± 180°
Tiempo de inicio	Vibraciones de 5 s (estacionarias) < 10 mg
Voltado de entrada	El valor de la corriente eléctrica de la unidad de alimentación será el valor de la corriente eléctrica de la unidad de alimentación.
En la actualidad	40 mA
Temperatura de funcionamiento	-40 °C ~ +85 °C
Temperatura de almacenamiento	-40 °C ~ +125 °C
Vibración	5 g ~ 10 g
Impacto	200 g de fuerza motriz, 2 ms, 1⁄2 seno
tiempo de vida	10 años
Tiempo de inicio	5 a 6 segundos, permanezca inmóvil (aceleración < 0,01 g)
Tasa máxima de muestreo	100 veces por segundo
Tasa de comunicación en serie	Tasa predeterminada de 9600 bauds
Señales de salida	Se trata de un sistema de seguridad.
El número de unidades	≥ 50000 horas/tiempo
Resistencia al aislamiento	≥ 100 megohm
Resistencia al impacto	100 g@11 ms, 3 Dirección axial (medio sinusoide)
Antivibración	10 gramos, 10 ‰ 1000 Hz
Nivel de resistencia al agua	Protección IP67
El cable	Cable estándar de 1 metro
Peso	35 g (sin incluir el cable)

▶ Instalación

Sensor de azimut de ángulo giroscópico de 100 Hz para alinear la antena 5G del vehículo 0

Sensor de azimut de ángulo giroscópico de 100 Hz para alinear la antena 5G del vehículo 1

▶ CONEXIÓN ELÉTRICA del producto

Función del color

El color negro

Blanco

El color verde

Rojo

Cables blindados

El GND

Se trata de una serie de medidas de seguridad.

RS485 ((D-)

Vcc 9 ∼ 36 V

Polos positivos

En el caso de las personas que no cumplan los requisitos de la presente Directiva:
